Cara Mengkrimping Kabel Cross & Straight

 By: Unknown    18.06  No comments

Masih belum tau bagaimana cara mengkrimping kabel cross & straight :) , disini saya akan menjelaskan bagaimana cara mengkrimping kabel yang benar......

1. krimping kabel straight

1. White-orange <<<<<<<<<<>>>>>>>>>>>  1. White-orange
2. Orange             <<<<<<<<<<>>>>>>>>>>>  2. Orange
3. White green   <<<<<<<<<<>>>>>>>>>>>  3. White green
4. Blue                   <<<<<<<<<<>>>>>>>>>>>  4. Blue
5. White blue      <<<<<<<<<<>>>>>>>>>>>  5. White blue
6. Green                <<<<<<<<<<>>>>>>>>>>>  6. Green
7. White brown  <<<<<<<<<<>>>>>>>>>>>  7. White brown
8. Brown               <<<<<<<<<<>>>>>>>>>>>  8. Brown



c. Urutkan kabel atau ratakan dengan memotong lagi kabelnya, kalau sudah teliti lagi urutan warnanya ,kalau sudah benar kemudian tancap kan kabel utp nya ke rj-45

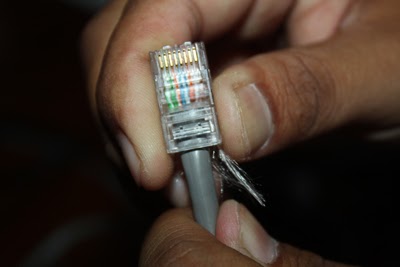

tancapkan sampai mentok di rj-45 ( kabel nya lebih baik ikut kekrimping biar kuat )

d. krimping kabel rj-45

krimping kabel dengan menggunakan tang krimping , tempatkan rj-45 di lubang tang krimping kemudian tekan .

e. tes coonect kabel nya sudah benar apa belum.
Caranya  tancapkan masing masing rj-45 ke lobang LAN tester
kemudian nyalakan power LAN tester .

 kalau sudah benar pastikan berkedip semua NO : 1~8 secara bergantian dan berurutan, kalau masih ada 1 NO saja yang tidak berkedip atau berkedip tidak urut 1~8 berarti masih salah, ulangi lagi krimping nya sampai benar.

2 . Krimping Kabel Cross



1. White-orange <<<<<<<<<<>>>>>>>>>>>  1. White-Green
2. Orange             <<<<<<<<<<>>>>>>>>>>>  2. Green
3. White green   <<<<<<<<<<>>>>>>>>>>>  3. White-orange
4. Blue                   <<<<<<<<<<>>>>>>>>>>>  4. Blue
5. White blue      <<<<<<<<<<>>>>>>>>>>>  5. White blue
6. Green                <<<<<<<<<<>>>>>>>>>>>  6. orange
7. White brown  <<<<<<<<<<>>>>>>>>>>>  7. White brown
8. Brown               <<<<<<<<<<>>>>>>>>>>>  8. Brown

c. Urutkan kabel atau ratakan dengan memotong lagi kabelnya, kalau sudah teliti lagi urutan warnanya ,kalau sudah benar kemudian tancap kan kabel utp nya ke rj-45
tancapkan sampai mentok di rj-45 ( kabel nya lebih baik ikut kekrimping biar kuat )

d. krimping kabel rj-45krimping kabel dengan menggunakan tang krimping , tempatkan rj-45 di lubang tang krimping kemudian tekan .

e. tes coonect kabel nya sudah benar apa belum.
Caranya  tancapkan masing masing rj-45 ke lobang LAN tester
kemudian nyalakan power LAN tester .

 kalau sudah benar pastikan berkedip semua NO : 1~8 secara bergantian dan berurutan, kalau masih ada 1 NO saja yang tidak berkedip atau berkedip tidak urut 1~8 berarti masih salah, ulangi lagi krimping nya sampai benar.

SELAMAT MENCOBA , SEMOGA BERHASIL ..... :)
